nombre del producto

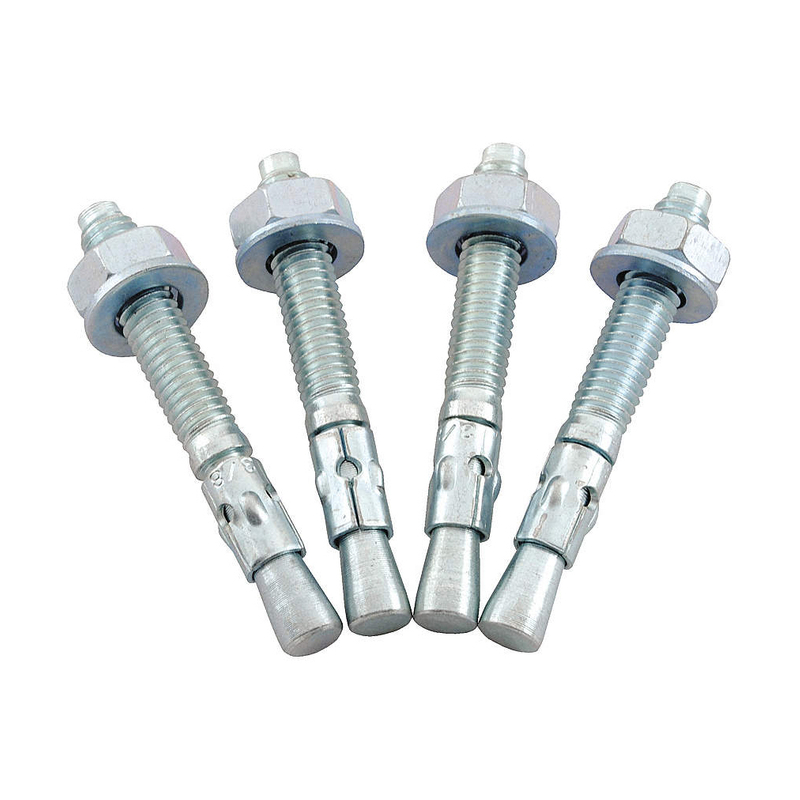

Anclajes de cuña galvanizados
Información detallada
Introducción
Los anclajes de cuña son anclajes de expansión estilo cuña sin soporte inferior para uso en concreto sólido o mampostería de concreto rellena de lechada.Un clip de una pieza garantiza una capacidad de sujeción uniforme que aumenta a medida que se aplica tensión.Los anclajes de cuña se encuentran entre las opciones de anclaje más comunes y económicas para hormigón existente.Disponible en acero al carbono con acabado galvanizado.El revestimiento de zinc se sacrifica, corroyéndose antes que el material base, ofreciendo mayor resistencia a la corrosión.
Características
Un anclaje de cuña es un anclaje de expansión de tipo mecánico que consta de cuatro partes
El clip de expansión, la tuerca y la arandela del cuerpo del anclaje roscado, preensamblados permanentemente en una sola unidad
La varilla de acero al carbono está roscada en una parte de su longitud.
El extremo extremo de la porción roscada está redondeado para proteger las roscas contra daños mientras se introduce el anclaje en el orificio perforado en el concreto.
Un clip universal formado con precisión, hecho de acero al carbono, se ensambla permanentemente alrededor del diámetro del cuello para completar el anclaje.
Aplicaciones
Los anclajes de cuña se pueden utilizar en numerosas aplicaciones siempre que el material base sea hormigón sólido.A diferencia de muchos otros sujetadores para concreto, el anclaje de cuña no se puede usar en ladrillos o bloques.
Parámetros
Código # | Tamaño en (MM) | Diámetro del anclaje/agujero d (mm) | Máx.Espesor del accesorio t(mm) | Mín.Profundidad del agujero h(mm) | Longitud del anclaje l (mm) |
S212 | 6x50 |
|
|
|
|
| S213 | 6x75 |
|
|
|
|
S214 | 8x75 | 8 (5/6″) | 30 | 40 | 65 (2-1/2″) |
| S215 | 8x100 |
|
|
|
|
S216 | 10x75 | 10(3/8″) | 17 | 50 | 75 (3″) |
| S217 | 10 x 100 | 10(3/8″) | 42 | 50 | 100 (4″) |
S329 | 10 x125 |
|
|
|
|
| S218 | 10x150 | 10(3/8″) | 92 | 50 | 150 (5-7/8″) |
S219 | 10x200 |
|
|
|
|
| S220 | 12x75 |
|
|
|
|
S221 | 12x100 | 12(1/2″) | 30 | 60 | 100 (4″) |
| S222 | 12x125 |
|
|
|
|
S223 | 12x150 | 12(1/2″) | 80 | 60 | 150 (5-7/8″) |
| S224 | 12x200 |
|
|
|
|
S225 | 12x250 |
|
|
|
|
| S226 | 16x100 | 16(5/8″) | 10 | 80 | 100 (4″) |
S227 | 16 x 125 | 16(5/8″) | 35 | 80 | 125 (5″) |
| S228 | 16x150 | 16(5/8″) | 60 | 80 | 150 (5-7/8″) |
S229 | 16x200 | 16(5/8″) | 110 | 80 | 200 (7-7/8″) |
| S230 | 16x300 |
|
|
|
|
S231 | 20x150 | 20(3/4″) | 35 | 100 | 150 (5-7/8″) |
| S232 | 20x200 |
|
|
|
|
S233 | 20x250 |
|
|
|
|
| S234 | 20x300 |
|
|
|
|
S330 | 24x150 |
|
|
|
|
| S331 | 24x200 | 24(1') | 60 | 110 | 200 (7-7/8″) |
S332 | 24x250 |
|
|
|
|
| S333 | 24x300
|
|
|
|
|
